Caratteristiche generali e ambiti di applicazione
Le prese di tipo industriale (CEE) sono componenti progettati e costruiti per sopportare un uso decisamente più gravoso rispetto alle classiche prese di tipo civile. L'ambiente di installazione tipico per queste prese è quello industriale, caratterizzato da condizioni di impiego piuttosto pesanti, sebbene siano utilizzabili in alcuni casi anche in ambito domestico.
Si tratta di componenti elettrici particolarmente robusti, versatili e con prestazioni qualitative elevate in termini di caratteristiche elettriche, sicurezza delle connessioni, resistenza meccanica e protezione nei confronti di condizioni ambientali aggressive. Il sistema delle prese industriali CEE garantisce specifiche caratteristiche che permettono di mantenere elevati standard di sicurezza su tensione, cablaggio e polarità.
Normative di riferimento
La conformità tecnica e la sicurezza dei dispositivi sono regolate dai seguenti standard:
- CEI 23-12/1 (CEI EN 60309-1): Prescrizioni generali per spine e prese ad uso industriale.
- CEI 23-12/2 (CEI EN 60309-2): Prescrizioni per l'inintercambiabilità dimensionale.
- CEI 23-12/4 (CEI EN 60309-4): Specifiche tecniche aggiuntive.
Inoltre, le norme CEI 64-8, in particolare nelle sezioni 704 (Cantieri di costruzione e demolizione) e 708 (Aree di campeggio per caravan e camper), prescrivono obbligatoriamente l'uso di prese conformi alla norma CEI 23-12.
Sicurezza e interblocco meccanico
Sebbene in nessun caso la norma CEI 64-8 imponga l'uso di prese interbloccate, l'interblocco meccanico tra presa e spina è vivamente auspicabile per evitare i pericoli derivanti dall'inserzione della spina in presenza di un cortocircuito a valle della stessa. Qualora l'insieme presa-spina non presenti il potere di interruzione previsto, è necessario prevedere nella presa un interruttore di blocco che ne impedisca l'inserzione e la disinserzione sotto carico.

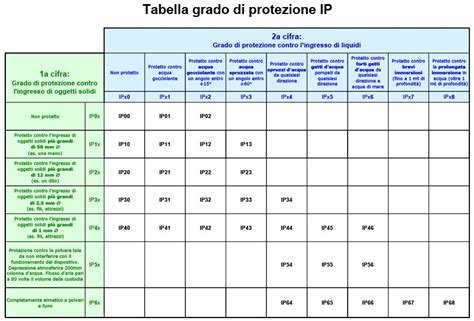

La spina, quando inserita, deve essere bloccata alla presa mediante un aggancio meccanico posizionato nel coperchio. Per quanto concerne la tenuta all'acqua, in relazione al grado di protezione IP necessario, deve essere prevista un'adeguata ghiera di tenuta tra spina e presa. Per le prese con grado di protezione superiore a IP 20, è fondamentale assicurarsi della tenuta del pressacavo utilizzando specifici cavi flessibili.
Identificazione e codifica delle caratteristiche elettriche
Le prese industriali CEE variano in funzione della corrente nominale e della tensione di impiego. A parità di numero di contatti, la dimensione delle prese e delle spine varia a seconda della corrente nominale. Per garantire la non intercambiabilità tra le diverse tensioni o tra i circuiti e la non reversibilità dei poli, è previsto un riferimento orario di inserzione.
La tensione nominale di impiego, oltre alla marcatura, è identificata tramite un codice colore standardizzato:
| Tensione nominale | Colore identificativo |
|---|---|
| Bassissima tensione (100-200 Hz) | Verde |
| Altre tensioni standard | Codifica CEI 5 |
