La conformità dei contatori Enel, inclusi modelli specifici come il 61036, alle normative tecniche italiane è un aspetto fondamentale per garantire la sicurezza, l'affidabilità e l'efficienza delle connessioni alla rete elettrica. La regolamentazione in materia è definita da specifiche norme emanate dal Comitato Elettrotecnico Italiano (CEI), le quali stabiliscono i requisiti tecnici e operativi che tutti i componenti, compresi i gruppi di misura, devono rispettare.
Le Norme CEI di Riferimento: CEI 0-21 e CEI 64-8
La principale norma di riferimento per la connessione di utenti alle reti di distribuzione a bassa tensione (BT) è la CEI 0-21. Questa "Regola tecnica di riferimento per la connessione di Utenti attivi e passivi alle reti BT delle imprese distributrici di energia elettrica", nella sua prima edizione, è entrata in vigore il 23.12.2011. La norma indicava al suo interno le precise prescrizioni per l'allacciamento e il funzionamento dei dispositivi di misura e protezione.
Accanto alla CEI 0-21, la Norma CEI 64-8, che disciplina gli impianti elettrici utilizzatori, gioca un ruolo cruciale, soprattutto per quanto concerne gli aspetti legati alla protezione contro i cortocircuiti e la sicurezza generale dell'impianto a valle del contatore.
Requisiti di Connessione e Installazione dell'Impianto Utente

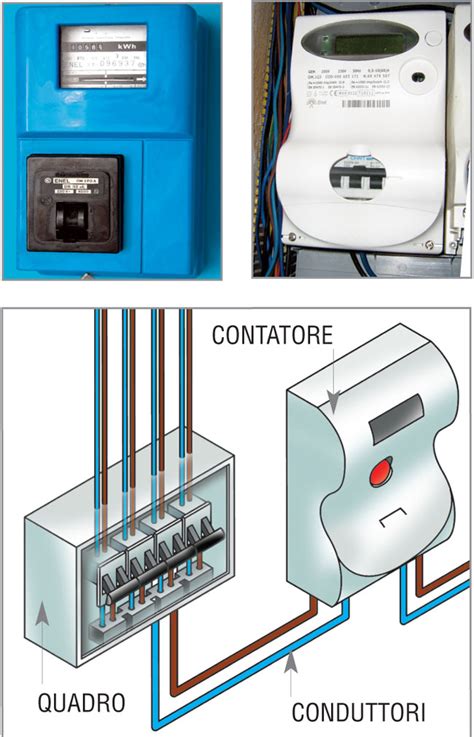

L'installazione di un contatore e la sua integrazione nell'impianto dell'utente devono seguire precise indicazioni per assicurare la conformità alle normative. Un quadro elettrico può, e in alcuni casi deve, essere installato subito a valle del contatore del distributore. Questa configurazione è essenziale per la distribuzione dell'energia elettrica all'interno dell'edificio e per la protezione dei circuiti interni.
Protezione Contro il Cortocircuito del Cavo di Collegamento
La protezione contro il cortocircuito del cavo di collegamento può essere omessa se sono verificate contemporaneamente le condizioni specifiche di cui all’art. [specifico articolo della normativa di riferimento]. Questa eccezione è permessa solo in presenza di determinate condizioni che garantiscono un livello di sicurezza equivalente, come la lunghezza o il tipo di cavo.
In alternativa a questa soluzione, le caratteristiche del cavo devono essere coordinate con quelle dell’interruttore automatico del contatore (qualora tale dispositivo sia presente)(26). Tale coordinazione è prevista secondo quanto indicato dall’art. [specifico articolo della normativa di riferimento], ed è fondamentale per garantire che l'interruttore intervenga efficacemente in caso di guasto.
Implicazioni dei Gruppi di Misura di Tipo Elettronico
È importante sottolineare che i requisiti della sezione 434.3.2 della Norma CEI 64-8 potrebbero non essere pienamente soddisfatti in presenza dei gruppi di misura di tipo elettronico. Come richiamato al punto (26), l'evoluzione tecnologica dei contatori può introdurre nuove sfide normative.
In risposta a ciò, il Distributore ha la facoltà e la responsabilità di adeguare i propri gruppi di misura in conseguenza di innovazioni tecnologiche e normative, garantendo così la continua conformità e l'efficienza operativa del sistema di distribuzione dell'energia elettrica.
Valori di Corrente di Cortocircuito Riferimento
Per la corretta progettazione degli impianti e la selezione dei dispositivi di protezione, è essenziale considerare i valori massimi di corrente di cortocircuito prevedibili. I valori seguenti sono determinati assumendo una corrente di cortocircuito trifase ai morsetti della sbarra BT, o alla sezione BT di cabina secondaria, non superiore al valore pianificato di 16 kA (1°).
Questi valori sono fondamentali per la scelta e il dimensionamento degli interruttori automatici e dei conduttori, assicurando che l'impianto sia in grado di sopportare e interrompere in sicurezza le correnti di guasto.
- Per le forniture monofase: la corrente di cortocircuito è di 6 kA.
- Per le forniture trifase per Utenti con potenza disponibile per la connessione fino a 33 kW (11): la corrente di cortocircuito è di 10 kA.
