La normativa tecnica UNI 10349 rappresenta il riferimento fondamentale per il reperimento dei dati climatici convenzionali necessari alla progettazione e alla verifica delle prestazioni energetiche e termoigrometriche degli edifici in Italia. Essa si articola in diverse parti, ciascuna dedicata a specifici aspetti della climatizzazione e della valutazione dell'irradianza solare.
Struttura e finalità della serie UNI 10349
La serie normativa si compone di tre parti principali, integrate da rapporti tecnici, che forniscono i parametri necessari per il dimensionamento degli impianti di climatizzazione estiva e invernale:
- UNI 10349-1: Si occupa delle medie mensili per la valutazione della prestazione termo-energetica dell’edificio. Definisce i metodi per ripartire l’irradianza solare nella frazione diretta e diffusa e per calcolare l’irradianza su superfici comunque inclinate ed orientate.
- UNI/TR 10349-2: Riguarda i dati di progetto, rappresentativi delle condizioni climatiche limite. Questi dati sono essenziali per il corretto dimensionamento degli impianti tecnici e per valutare il rischio di surriscaldamento estivo.
- UNI 10349-3: Tratta le differenze di temperatura cumulate (gradi giorno) e altri indici sintetici. Questa parte completa la norma UNI EN ISO 15927-6, fornendo la metodologia per determinare la radiazione solare cumulata su piano orizzontale, le differenze cumulate di umidità massica e l’indice di severità climatica del territorio.
L'irraggiamento solare: concetti fondamentali

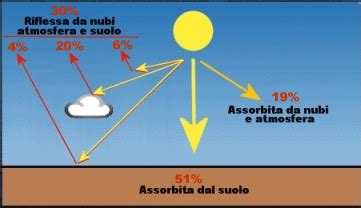

L'irraggiamento solare è definito come la quantità di energia solare che colpisce una superficie unitaria, misurata in kWh/m². Il valore è influenzato dalla latitudine e dalle condizioni meteorologiche locali. La radiazione solare che giunge al suolo si suddivide in:
- Radiazione diretta: quella che raggiunge il suolo senza interruzioni.
- Radiazione diffusa: quella che giunge sulla superficie dopo essere stata diffusa dal vapore acqueo o dalle particelle sospese nell'atmosfera.
- Radiazione riflessa: la parte di energia riflessa dagli elementi circostanti il punto di captazione.
Strumenti di analisi e calcolo
Per determinare con precisione l'irraggiamento in funzione del luogo di installazione, i professionisti utilizzano diversi strumenti:
Diagrammi solari e curve isoradiative

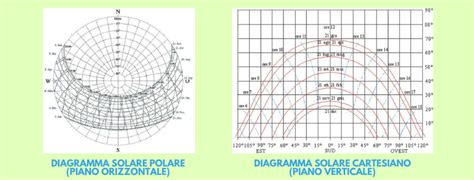

Il diagramma solare è un grafico che proietta il percorso apparente del sole nella sfera celeste su una superficie piana. Può essere polare (se la superficie è orizzontale) o cartesiano/cilindrico (se la superficie è verticale). Le curve isoradiative, invece, rappresentano graficamente la radiazione solare incidente in un luogo, variando in base alla latitudine: minore è la latitudine, maggiore è l'ortogonalità dei raggi solari rispetto alla superficie, aumentando così l'energia captata.
Software e banche dati
Oltre ai valori forniti dalla UNI 10349, esistono diverse risorse per il calcolo dell'irraggiamento:
| Fonte | Applicazione |
|---|---|
| UNI 10349 | Valori giornalieri medi mensili su piano orizzontale. |
| ENEA | Procedure per il calcolo della radiazione su superfici orizzontali, inclinate o normali. |
| PVGIS | Dati climatici per Europa, Africa e Bacino del Mediterraneo. |
| Software fotovoltaici | Soluzioni integrate che includono calcolo delle ombre, rendimento ed esposizione. |
