Il Funzionamento dei Sistemi di Protezione di Interfaccia (SPI) CEI 0-21

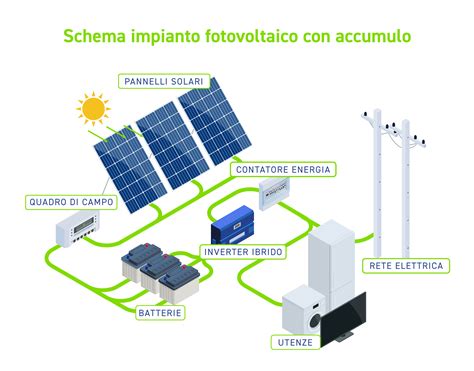

Quando si installa un impianto fotovoltaico o qualsiasi sistema di produzione di energia collegato alla rete elettrica, non basta produrre energia: bisogna farlo in sicurezza e nel rispetto delle norme. La protezione interfaccia inverter è il cuore della sicurezza e della conformità degli impianti fotovoltaici connessi alla rete in Italia. Il suo compito principale è garantire la sicurezza.

Cos'è il Sistema di Protezione di Interfaccia (SPI)

Il Sistema di Protezione di Interfaccia (SPI) è un dispositivo necessario quando l’Utente possiede impianti di generazione elettrica connessi alla Rete (ad esempio un impianto fotovoltaico). Il SPI controlla continuamente i valori di tensione e frequenza della rete elettrica. Se questi valori escono dai limiti stabiliti dalla normativa, il sistema interviene automaticamente e scollega l’impianto dalla rete. Negli impianti fotovoltaici connessi alla rete pubblica, il Sistema di Protezione di Interfaccia (SPI) rappresenta quel dispositivo fondamentale che disconnette automaticamente l’impianto quando i parametri elettrici escono dai valori accettabili.

Il cuore del sistema SPI è il Relè di Interfaccia (RDI), un componente che le normative rendono obbligatorio per chiunque immetta nella rete l’energia prodotta dal proprio impianto fotovoltaico. L’interfaccia SPI si configura come un componente assolutamente irrinunciabile per garantire sicurezza e affidabilità negli impianti fotovoltaici collegati alla rete elettrica nazionale.

Funzionamento del Sistema di Protezione di Interfaccia (SPI)

Il Sistema di Protezione di Interfaccia (SPI) è la funzione che monitora i parametri elettrici di rete (tensione, frequenza e presenza rete) e comanda il Dispositivo di Disconnessione di Interfaccia (DDI) in caso di fuori soglia, tutelando la qualità e la continuità del servizio elettrico. L’interfaccia SPI mantiene una sorveglianza continua e simultanea su diverse grandezze elettriche fondamentali per valutare le condizioni operative della rete.

La tensione viene tenuta sotto controllo per rilevare sia sovratensioni che sottotensioni, condizioni che possono originare da guasti sulla rete di distribuzione, problemi di regolazione oppure squilibri tra generazione e carico. Il SPI deve attivarsi con tempistiche differenziate secondo la gravità dell’anomalia rilevata: da pochi millisecondi per situazioni critiche come cortocircuiti o sovratensioni elevate, fino a qualche secondo per derive più graduali dei parametri elettrici. Questa capacità di discriminazione temporale evita disconnessioni superflue quando si manifestano transitori brevi e innocui, garantendo però una protezione davvero efficace contro condizioni pericolose.

La velocità di reazione del RDI diventa determinante soprattutto per evitare l’islanding, quel fenomeno insidioso che si verifica quando l’impianto continua ad alimentare una porzione di rete ormai isolata. Il SPI previene efficacemente questa condizione grazie alla sorveglianza continua dei parametri di rete e alla disconnessione tempestiva non appena rileva l’assenza della tensione di rete o variazioni anomale di frequenza che caratterizzano il passaggio verso una condizione di isola.

Riferimenti Normativi Chiave e Evoluzione della CEI 0-21

Norma CEI 0-21: il riferimento fondamentale

La Norma CEI 0-21 rappresenta il riferimento tecnico fondamentale per la connessione degli impianti di produzione alla rete a bassa tensione (BT) in Italia. Negli ultimi anni, la crescente diffusione degli impianti fotovoltaici e delle fonti rinnovabili ha reso indispensabile una normativa aggiornata che favorisca l’integrazione in rete senza compromettere la stabilità elettrica. La Norma CEI 0-21 regola la connessione degli impianti di produzione di energia elettrica alla rete BT, garantendo che l’allacciamento avvenga in modo sicuro ed efficiente. Le disposizioni normative non lasciano spazio a dubbi: qualsiasi impianto fotovoltaico connesso alla rete deve montare un SPI certificato e rispondente ai requisiti della CEI 0-21, a prescindere dalla dimensione.

La norma pretende inoltre che nella documentazione tecnica dell’impianto compaiano gli schemi elettrici multifilari dettagliati, dove posizione, caratteristiche e tarature del Sistema di Protezione di Interfaccia risultino chiaramente identificabili.

Aggiornamenti normativi e Delibere ARERA

La protezione interfaccia inverter è regolata dalle norme CEI 0-21 (bassa tensione, BT) e CEI 0-16 (media tensione, MT), che controllano tensione e frequenza e comandano il distacco tramite SPI e Dispositivo di Disconnessione di Interfaccia (DDI). Il problema è concreto: molte sostituzioni, ampliamenti e verifiche periodiche non rispettano gli aggiornamenti normativi (CEI 0-21 ed. IV 2019 e aggiornamenti V2 2026), con rischi di disconnessioni, contestazioni e sospensione degli incentivi.

La Delibera 22 dicembre 2016 786/2016/R/EEL AEEGSI ARERA stabilisce l’obbligo della verifica periodica quinquennale del SPI, per gli impianti con potenza superiore a 11,08kW. L’Autorità ha anche fornito orientamenti in merito alle tempistiche per l'entrata in vigore delle disposizioni previste dalla Variante V2 alla Norma CEI 0-16 e dalla nuova edizione della Norma CEI 0-21 (pubblicate a fine luglio 2016 dal CEI) e alla loro applicazione nel caso di impianti di produzione già connessi alle reti elettriche. Il documento riporta anche i primi orientamenti dell'Autorità in merito alle connessioni degli impianti di produzione "plug and play" di taglia ridotta.

Tempistiche di applicazione e verifiche

In particolare, nel DCO 614/2016/R/eel, l'Autorità prevede che:

• A partire dalle richieste di connessione che saranno presentate dall'1 luglio 2017, trovino applicazione le prescrizioni relative agli inverter e ai sistemi di protezione di interfaccia, previste dalla Norma CEI 0-21 (derivanti dalla Norma europea CEI EN 50438). Pertanto, nel caso di richieste di connessione presentate fino al 30 giugno 2017, potrebbero continuare a essere utilizzati inverter e sistemi di protezione di interfaccia rispondenti ai requisiti della precedente edizione della Norma CEI 0-21.
• L'applicazione obbligatoria dell'intera Norma CEI 0-21 anche agli impianti di produzione con potenza nominale inferiore a 1 kW, che prima di allora restano esonerati.
• Le modalità di prova dei requisiti tecnici e delle conseguenti certificazioni in relazione ai sistemi di accumulo in bassa tensione (Allegato B bis della Norma CEI 0-21).

Inoltre, la frequenza delle verifiche mediante cassetta prova relè di tutte le funzionalità delle protezioni di interfaccia diventi quinquennale (anziché triennale) dalla data di attivazione della connessione (Variante V2 alla Norma CEI 0-16 e nuova edizione della Norma CEI 0-21). Si ritiene che le prime verifiche con cassetta prova relè sui sistemi di protezione di interfaccia installati presso utenti attivi, successive all'entrata in vigore del provvedimento che farà seguito al DCO 614/2016/R/eel, siano effettuate, nel caso di impianti di produzione connessi in media e bassa tensione entrati in esercizio:

• Dall'1 agosto 2016, entro 5 anni dalla data di entrata in esercizio;
• Dall'1 luglio 2012 fino al 31 luglio 2016, entro l'ultima data tra: il 31 marzo 2018 o 5 anni dalla data di entrata in esercizio o 5 anni dalla precedente verifica documentata;
• Entrati in esercizio dall'1 gennaio 2010 fino al 30 giugno 2012, entro l'ultima data tra: il 31 dicembre 2017 o 5 anni dalla data di entrata in esercizio o 5 anni dalla precedente verifica documentata;
• Entrati in esercizio fino al 31 dicembre 2009, entro l'ultima data tra: il 30 settembre 2017 o 5 anni dalla precedente verifica documentata.

Nel DCO 614/2016/R/eel è previsto anche che, qualora i soggetti interessati non effettuino le verifiche entro un mese dal sollecito del gestore di rete, a seguito di segnalazione di quest'ultimo, il GSE provveda a sospendere l'erogazione degli incentivi (se previsti), nonché l'efficacia delle convenzioni di scambio sul posto e di ritiro dedicato, fino all'effettuazione della verifica.

Tipologie di SPI: Integrato vs. Esterno

SPI integrato nell'inverter

Per gli impianti fotovoltaici fino a 11,08 kWp, l’SPI è generalmente integrato direttamente nell’inverter; in questi casi è sufficiente l’autocertificazione del produttore. Quando un inverter include al proprio interno tutte le funzioni di protezione d’interfaccia richieste dalla normativa, ci troviamo di fronte a un SPI integrato, e in questa configurazione non occorre installare un dispositivo aggiuntivo. Negli impianti connessi in BT fino a 11,08 kW nominali complessivi, lo SPI può essere integrato nell’inverter, a patto che sia certificato CEI 0-21 e con firmware aggiornato. Questo è particolarmente rilevante per un inverter fotovoltaico, che combina produzione locale e conformità normativa in un unico dispositivo.

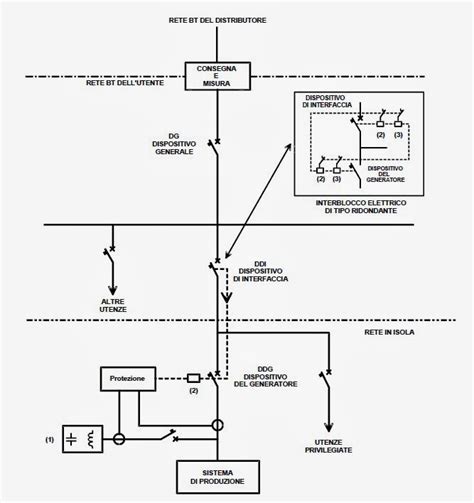

SPI esterno e Dispositivo di Disconnessione di Interfaccia (DDI)

Oltre 11,08 kW è richiesto uno SPI esterno con DDI dedicato. La protezione di interfaccia esterna, o SPI esterno, è essenzialmente un sistema di sicurezza che controlla costantemente lo stato della rete elettrica e dell’impianto fotovoltaico. Funziona tramite un relè che monitora parametri chiave come tensione e frequenza, e può comandare l’apertura di un dispositivo di interruzione (DDI) per scollegare l’impianto quando rileva valori fuori dai limiti normativi CEI.

Il Dispositivo Di Interfaccia (DDI) è generalmente composto da un interruttore automatico accessoriato con sganciatore di minima tensione e manovrabile dall’operatore, oppure da un contattore con dispositivi di protezione da cortocircuito idonei al sezionamento. Gli impianti dotati di SPI esterno necessitano di verifiche periodiche più articolate, dato che il dispositivo va tarato e certificato separatamente, ma in cambio offrono maggiore flessibilità nella gestione delle protezioni e nella sostituzione dei componenti senza dover intervenire sull’inverter principale.

Esistono diversi tipi di SPI in base alla tipologia di impianto di generazione. Orientarsi tra soluzione integrata ed esterna richiede di valutare attentamente un insieme di fattori tecnici ed economici durante la progettazione dell’impianto.

Soglie di potenza per lo SPI esterno

Una protezione di interfaccia esterna diventa obbligatoria soprattutto in impianti in bassa tensione la cui potenza complessiva supera 11,08 kW. In questi casi, gli inverter integrati non sempre offrono protezione sufficiente, e uno SPI esterno con DDI garantisce che eventuali anomalie siano isolate rapidamente. È anche richiesta quando gli inverter non sono certificati secondo le ultime edizioni CEI 0-21, perché la normativa prevede che ogni impianto connesso alla rete elettrica abbia sistemi di protezione affidabili e testati. In pratica, serve a prevenire disconnessioni accidentali e guasti. Quando si superano certe soglie di potenza (in genere 11,08 kW nelle configurazioni trifase), la normativa può richiedere l’installazione di un dispositivo d’interfaccia esterno, fisicamente separato dall’inverter.

La CEI 0-21 ed. 2019/V2 2026, definisce criteri delle funzioni anti-islanding e di “ride-through” entro limiti definiti. In concreto, lo SPI deve intervenire entro i tempi massimi previsti quando tensione o frequenza escono dalle finestre normative. Il caricamento dei documenti sul portale del distributore è fondamentale secondo le regole ARERA.

Installazione, Taratura e Verifiche Periodiche

Installazione e taratura in pratica

Installare e configurare correttamente l’interfaccia SPI non è un’operazione che si può improvvisare: servono competenze tecniche precise e bisogna seguire scrupolosamente i protocolli di sicurezza stabiliti dalle normative relative alla progettazione degli impianti elettrici in vigore nel nostro paese. L’installazione e la manutenzione degli impianti connessi alla rete BT richiedono competenze specifiche. Il corretto utilizzo e la manutenzione degli impianti connessi alla rete BT richiedono personale qualificato. Per chi utilizza un Inverter solare ibrido, è importante verificare sia la parte fotovoltaica che quella di gestione batteria integrata, così da garantire sicurezza e continuità del servizio.

In questo modo, l’energia elettrica prodotta dai pannelli fotovoltaici e immessa nella produzione dalla rete di distribuzione rispetta i requisiti di sicurezza, efficienza e tracciabilità. È necessario definire un piano di manutenzione e uno scadenziario per le verifiche periodiche.

Verifiche periodiche e manutenzione programmata

La normativa prevede che, per impianti superiori a 11,08 kWp, il sistema venga verificato ogni 5 anni. Questa verifica deve essere effettuata ovviamente da un tecnico abilitato con una strumentazione adeguata e certificata. La Delibera ARERA 786/2016/R/EEL stabilisce l’obbligo della verifica periodica quinquennale del SPI, per gli impianti con potenza superiore a 11,08kW.

Le procedure di verifica e taratura del Sistema di Protezione di Interfaccia vanno eseguite con regolarità per mantenere valida la certificazione e assicurarsi che il dispositivo continui a funzionare correttamente nel corso degli anni. Durante queste verifiche, un tecnico qualificato deve testare il funzionamento di ogni singola protezione utilizzando strumentazione apposita, simulando le condizioni di anomalia e controllando che i tempi d’intervento rientrino nei limiti normativi. La manutenzione ordinaria dovrebbe comprendere anche il controllo visivo dei collegamenti elettrici, la verifica dell’assenza di ossidazione sui morsetti, il controllo del serraggio delle connessioni e l’aggiornamento del firmware degli inverter con SPI integrato, operazione che può introdurre miglioramenti nelle logiche di protezione o recepire aggiornamenti normativi.

Il monitoraggio continuo degli impianti connessi alla rete BT è fondamentale per garantire la sicurezza e l’efficienza. La manutenzione periodica è essenziale per garantire la continuità operativa e la sicurezza degli impianti connessi alla rete BT. L’Utente attivo si impegna a mantenere efficiente il sistema di protezione d’interfaccia ed a verificarne la funzionalità e la rispondenza a quanto richiesto dal Distributore relativamente alle regolazioni delle soglie d’intervento con un controllo preliminare alla connessione e, successivamente, con un controllo avente periodicità minima non superiore a 3 anni. Tali verifiche rientrano nella categoria “Prove di verifica in campo”, così come definite dalla Norma CEI 0-21, par. 8.4.2.5. Registri: è fondamentale riportare date, parametri impostati, risultati delle prove, firma del tecnico, non conformità riscontrate e azioni correttive.

Responsabilità e conseguenze della non conformità

Saltare la verifica quinquennale può avere conseguenze serie. La mancata prova può comportare la sospensione di eventuali incentivi legati all’impianto, oppure anche il distacco dell’impianto dalla rete elettrica; anche piccoli errori o dimenticanze possono creare seri problemi tecnici o amministrativi. La mancata verifica può portare a solleciti, limitazioni o sospensioni dell'esercizio in rete e, nei casi più gravi, disconnessione, oltre a maggiori costi e tempi di riattivazione. Il GSE provvede a sospendere l'erogazione degli incentivi (se previsti), nonché l'efficacia delle convenzioni di scambio sul posto e di ritiro dedicato, fino all'effettuazione della verifica qualora i soggetti interessati non effettuino le verifiche entro un mese dal sollecito del gestore di rete.

Adeguarsi alla Norma CEI 0-21 è fondamentale per tutte le realtà che producono energia e si collegano alla rete BT.

Sostituzione, Ampliamento Impianti e Conformità Normativa

Regola ARERA per sostituzioni e ampliamenti

Prima di procedere con la sostituzione o ampliamento di componenti, è fondamentale verificare che ogni intervento rispetti la normativa GSE e la CEI 0-21 SPI, garantendo che l’impianto fotovoltaico sia connesso correttamente alla rete e che il sistema di interfaccia sia aggiornato. Le delibere ARERA 84/2012 e 344/2012 (art. 6.3) stabiliscono che, quando si sostituisce un componente dell’impianto (inverter, SPI, DDI) o si amplia la potenza, si applicano le norme vigenti alla data dell’intervento. Quindi:

• Stop ai “settaggi storici”: si aggiornano parametri e logiche alla CEI 0-21 ed. 2019 o successive.
• L’intervento va tracciato con dichiarazioni, verbali di prova e aggiornamento dei portali (distributore, GSE).

La verifica effettuata e la documentazione caricata sui portali del distributore e del GSE assicurano che gli impianti di potenza rispettino le soglie normative, evitando casi di mancata verifica che potrebbero comportare la sospensione delle convenzioni di scambio sul posto o dell’erogazione degli incentivi.

Procedure con Distributore e GSE

• Distributore (es. e-distribuzione): aggiornare la pratica sul portale, caricare dichiarazioni DPR 445/00, schemi unifilari, matrici tarature e rapporto di prova dello SPI.
• GSE: per impianti incentivati (Conto Energia) o in convenzioni, comunicare la sostituzione componenti secondo le procedure GSE. Se l’impianto è incentivato, devi sempre notificare la sostituzione al GSE.

Tempistiche: prevedere alcuni giorni/lavorativi per la presa in carico. In caso di richieste del distributore sui “parametri originali” si superano citando ARERA (art. 6.3). È consigliabile programmare le verifiche periodiche con anticipo e mantenere un registro aggiornato.

Casi Studio e Scelte Progettuali

La corretta pianificazione della protezione interfaccia inverter è fondamentale per garantire sicurezza e conformità normativa. Ogni scelta progettuale - dall’ampliamento della potenza alla sostituzione di componenti - deve considerare se lo SPI integrato è sufficiente o se è necessario un relè esterno, evitando interventi aggiuntivi a posteriori e assicurando che tutte le tarature rispettino le norme CEI vigenti.

Caso 1: Due inverter da 6 kW (totale >11,08 kW)

• Situazione: ampliamento in BT con due inverter da 6 kW ciascuno. Il totale supera 11,08 kW.
• Requisito: SPI esterno unico e DDI per ogni sezione. Lo SPI interno dei singoli inverter non è sufficiente.
• Variante: se si riduce il secondo inverter a 5 kW, il totale resta ≤11,08 kW e si può usare lo SPI integrato, se certificato CEI 0-21.
• Lezione: pianificare le potenze e le sezioni prima dell’acquisto per evitare di dover inserire un relè di interfaccia esterno a posteriori.

Caso 2: Impianto incentivato con sostituzione componenti

• Scenario: impianto con Conto Energia, sostituzione di moduli/inverter.
• Regola: tarature e logiche vanno allineate alla CEI 0-21 vigente alla data della sostituzione (ed. 2019/V2 2026). Non si ripristinano tarature “storiche”.
• Iter: comunicare al distributore via portale, caricare le dichiarazioni DPR 445/00 e il rapporto di prova; notificare al GSE l’intervento.

Importanza dello SPI per la Sicurezza e le Smart Grid

Il Sistema di Protezione di Interfaccia svolge un ruolo fondamentale nel tutelare l’incolumità dei tecnici che lavorano sulla rete di distribuzione elettrica, impedendo che l’impianto fotovoltaico continui a immettere energia in una porzione di rete che si presume disalimentata. L’affidabilità del Sistema di Protezione di Interfaccia rappresenta quindi un elemento fondamentale nell’architettura di sicurezza complessiva del sistema elettrico nazionale, rendendo possibile la coesistenza sicura tra la rete di distribuzione tradizionale e la crescente diffusione della generazione distribuita da fonti rinnovabili.

I sistemi di protezione di interfaccia (SPI) non sono mai stati in primo piano come negli ultimi mesi tra gli addetti ai lavori, a causa dell’entrata in vigore a luglio della norma CEI 0-21 che ha prescritto la protezione di interfaccia esterna per tutti gli impianti al di sopra dei 6kW (prima era obbligatoria sopra i 20kW) nell’ottica di aumentare le possibilità di gestire la rete nelle future smart grid. Come prescritto dalle norme CEI 0-21, questi dispositivi permettono la disconnessione dell’impianto in caso i parametri di rete escano dal range stabilito, e permettono inoltre di ricevere comandi remoti per disconnettere l’impianto o cambiare i parametri delle varie protezioni. Si tratta dunque di apparecchiature il cui funzionamento è di importanza rilevante in ottica smart grid e soprattutto sicurezza.

Nel 2026 sono stati connessi circa +6,80 GW di fotovoltaico, per un totale di 37,08 GW in Italia. La crescita è trainata da impianti utility-scale (+163%, circa 3.045 MW) e dal segmento commerciale e industriale (+8%), mentre il residenziale ha registrato un calo delle nuove connessioni (-25%). Le rinnovabili hanno coperto circa il 48% dell’elettricità, con oltre 107 TWh prodotti: l’adozione di sistemi con accumulo di energia in questo contesto permette di ottimizzare l’autoconsumo e stabilizzare l’immissione di energia sulla rete, migliorando l’efficienza complessiva e la resilienza del sistema elettrico. Questo aumenta l’attenzione del sistema elettrico su protezioni, qualità della tensione e stabilità di frequenza. Per gli impianti FV, la corretta protezione di interfaccia è quindi un requisito tecnico e regolatorio strategico.

Serve lo SPI nelle comunità energetiche? Sì, la documentazione e le verifiche restano le stesse previste per impianti stand-alone.

Domande Frequenti

• Cos’è la protezione di interfaccia esterna? La protezione di interfaccia esterna, o SPI esterno, è essenzialmente un sistema di sicurezza che controlla costantemente lo stato della rete elettrica e dell’impianto fotovoltaico. Funziona tramite un relè che monitora parametri chiave come tensione e frequenza, e può comandare l’apertura di un dispositivo di interruzione (DDI) per scollegare l’impianto quando rileva valori fuori dai limiti normativi CEI. Questo serve a proteggere sia la rete che l’impianto stesso da sovratensioni, sottotensioni o variazioni di frequenza che potrebbero danneggiare apparecchiature o creare rischi per la sicurezza. In pratica, è un “freno di sicurezza” automatico che interviene prima che problemi locali si trasformino in guasti o interruzioni di rete, garantendo continuità operativa e conformità alle norme vigenti.
• Quando è necessaria una protezione di interfaccia esterna? Una protezione di interfaccia esterna diventa obbligatoria soprattutto in impianti in bassa tensione la cui potenza complessiva supera 11,08 kW. In questi casi, gli inverter integrati non sempre offrono protezione sufficiente, e uno SPI esterno con DDI garantisce che eventuali anomalie siano isolate rapidamente. È anche richiesta quando gli inverter non sono certificati secondo le ultime edizioni CEI 0-21, perché la normativa prevede che ogni impianto connesso alla rete elettrica abbia sistemi di protezione affidabili e testati.
• Quali sono le sanzioni per mancata protezione interfaccia? La mancata prova può comportare la sospensione di eventuali incentivi legati all’impianto, oppure anche il distacco dell’impianto dalla rete elettrica. Anche piccoli errori o dimenticanze possono creare seri problemi tecnici o amministrativi. Il GSE provvede a sospendere l'erogazione degli incentivi (se previsti), nonché l'efficacia delle convenzioni di scambio sul posto e di ritiro dedicato, fino all'effettuazione della verifica qualora i soggetti interessati non effettuino le verifiche entro un mese dal sollecito del gestore di rete.
