Guida Dettagliata alle Normative CEI sui Cavi Elettrici e l'Impatto del Regolamento CPR

La presente guida fornisce un'analisi dettagliata delle normative CEI relative ai cavi elettrici, con particolare attenzione alle loro caratteristiche, applicazioni e prestazioni in termini di reazione al fuoco. Le norme trattate coprono una vasta gamma di tensioni operative, tipologie di cavi e requisiti specifici, garantendo la sicurezza e l'affidabilità degli impianti elettrici in Italia, in linea con le direttive europee.

Normative Fondamentali e Requisiti di Sicurezza

Le normative CEI (Comitato Elettrotecnico Italiano) svolgono un ruolo fondamentale nella definizione degli standard di sicurezza e qualità per i cavi elettrici utilizzati in Italia. Queste norme armonizzano i requisiti tecnici e prestazionali, garantendo la conformità dei prodotti alle normative europee, in particolare al Regolamento Prodotti da Costruzione (CPR).

Calcolo della Portata di Corrente

La norma CEI EN 50266-2-4 (CEI 20-22/3-4, CEI 20-22 III), in linea con IEC 60332-3-24 Cat., specifica le modalità per il calcolo della portata di corrente dei cavi elettrici in regime permanente. Fornisce indicazioni per la portata di corrente in aria e per la posa interrata, applicabili a cavi con tensione di esercizio fino a 1000 V in corrente alternata.

Sistemi di Designazione dei Cavi

Le normative specificano anche il sistema di designazione per i cavi armonizzati, facilitando l'identificazione e la scelta dei cavi appropriati per diverse applicazioni. Le tabelle di designazione dei cavi, come quelle definite dalla norma CEI 20-27 e CEI UNEL 35011, forniscono una codifica chiara per le diverse tipologie di cavi.

Reazione al Fuoco dei Cavi: Metodi di Prova e Classificazione

Una parte significativa delle normative è dedicata alla reazione al fuoco dei cavi, un aspetto cruciale per la sicurezza in caso di incendio. Le norme descrivono procedure di prova per valutare la propagazione verticale della fiamma, il rilascio di calore, la produzione di fumo e la presenza di particelle infiammate.

Prove di Propagazione della Fiamma

Le norme descrivono i metodi di prova per la valutazione della propagazione verticale della fiamma. In particolare, la norma CEI EN 50266-2-4 descrive la procedura e le prescrizioni di prova della resistenza al fuoco dei cavi con tensione di esercizio fino a 0,6/1 kV. Viene descritta l'attrezzatura e la procedura di prova della resistenza al fuoco dei cavi aventi diametro fino a 20 mm e quella per cavi con diametro superiore a 20 mm. La norma specifica anche la procedura di prova per la valutazione della verticale propagazione della fiamma su cavi singoli.

Prove di Emissione di Fumo e Gas

Oltre alla propagazione della fiamma, le norme valutano anche altri aspetti legati al comportamento al fuoco. Viene descritta la procedura di prova per la determinazione della densità del fumo emesso dai cavi sottoposti a combustione. Sono presenti requisiti per cavi con bassa emissione di fumi e gas corrosivi quando esposti al fuoco, come quelli isolati con mescole termoplastiche o reticolate senza alogeni. La norma IEC 60332-3-24 Cat. fa riferimento a una bassa emissione di fumi (1.5 l/m) in presenza di materiali non metallici.

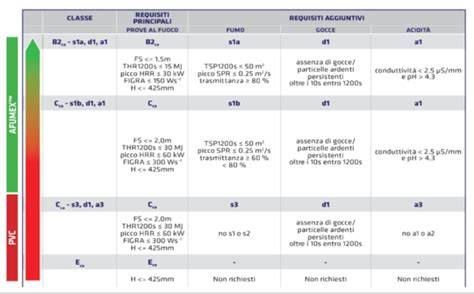

Classificazione secondo il CPR

I metodi di prova permettono la classificazione dei cavi secondo il Regolamento Prodotti da Costruzione (CPR), fornendo informazioni essenziali sulle loro prestazioni in caso di incendio. Le classi di reazione al fuoco riportate includono, ad esempio, Cca-s1b,d1,a1 e Cca-s3,d1,a3.

Tipologie di Cavi e Applicazioni Specifiche

Le normative coprono un'ampia varietà di cavi, destinati a diverse applicazioni e con caratteristiche specifiche per garantire la sicurezza e l'efficienza degli impianti elettrici.

Cavi per Impianti Elettrici Generali

• Normative per impianti elettrici utilizzatori a tensione nominale non superiore a 1000 V in corrente alternata e 1500 V in corrente continua.
• Cavi con tensione nominale Uo/U non superiore a 300/500 V, destinati alla connessione di apparecchi domestici all'alimentazione fissa.
• Cavi con tensione nominale Uo/U non superiore a 450/750 V, per cablaggi fissi e con una temperatura di servizio massima di 70 °C.
• Cavi con tensione di esercizio fino a 450/750 V.

Cavi con Isolamento Speciale e Caratteristiche di Reazione al Fuoco

• Cavi flessibili con isolamento termoplastico in PVC e guaina in PVC, inclusi tipi schermati e non schermati, con tensione nominale Uo/U non superiore a 300/500 V.
• Cavi unipolari senza guaina, isolati con mescola termoplastica senza alogeni e a bassa emissione di fumi e gas corrosivi.
• Cavi con isolamento e guaina in mescola reticolata LS0H, con particolari caratteristiche di comportamento al fuoco.
• Cavi unipolari senza guaina e con conduttori flessibili, isolati in gomma elastomerica reticolata di alta qualità, con particolari caratteristiche di reazione al fuoco e conformi al CPR (Classe di reazione al fuoco: Cca-s1b,d1,a1).
• Cavi unipolari e multipolari con conduttori flessibili per posa fissa, con o senza schermo, isolati in gomma etilen-propilenica di alta qualità G16, con sottoguaina in PVC, con speciali caratteristiche di reazione al fuoco e conformi al CPR (Classe di reazione al fuoco: Cca-s3,d1,a3).
• Cavi per segnalamento e controllo, isolati in gomma etilen-propilenica di alta qualità G16, con sottoguaina in PVC, con speciali caratteristiche di reazione al fuoco e conformi al CPR.
• Cavi unipolari e multipolari con conduttori flessibili per posa fissa, con o senza schermo, isolati in gomma etilen-propilenica di alta qualità G16, con sottoguaina termoplastica M16, con speciali caratteristiche di reazione al fuoco e conformi al CPR (Classe di reazione al fuoco: Cca-s1b,d1,a1).
• Cavi per segnalamento e controllo, isolati in gomma etilen-propilenica di alta qualità G16, con sottoguaina termoplastica M16, con speciali caratteristiche di reazione al fuoco e conformi al CPR (Classe di reazione al fuoco: Cca-s1b,d1,a1).
• Cavi con isolamento in gomma elastomerica non propagante l’incendio senza alogeni, per diverse configurazioni (unipolari, multipolari, flessibili, rigidi) e tensioni operative (0,6/1 kV, 450/750 V).
• Cavi con isolamento in gomma etilen-propilenica di alta qualità G7, guaina in PVC, ignifughi e a ridotta emissione di alogeni, per posa fissa, con o senza schermo, unipolari e multipolari, con conduttori flessibili o rigidi.
• Cavi con isolamento in gomma etilen-propilenica di alta qualità G7, sottoguaina termoplastica M1, ignifughi e senza alogeni, per posa fissa, con o senza schermo, unipolari e multipolari, con conduttori flessibili.
• Cavi con isolamento in PVC S17, con speciali caratteristiche di reazione al fuoco e conformi al CPR (Cavi unipolari senza guaina con conduttori flessibili. Classe di reazione al fuoco: Cca-s3,d1,a3).
• Cavi con isolamento in PVC ignifugo e a ridotta emissione di alogeni, per diverse configurazioni (unipolari senza guaina, multipolari con guaina in PVC) e tensioni operative (0,6/1 kV).
• Cavi isolati in gomma (qualità G21) sotto guaina elastomerica esente da alogeni (qualità M21), indicati per impianti fotovoltaici a tensione nominale di esercizio non superiore a 1200 V in corrente alternata.

Cavi per Impianti di Rilevante Importanza Storica e/o Artistica

Le normative considerano anche la necessità di utilizzare cavi specifici per sistemi elettrici in edifici di importanza storica e/o artistica, dove i requisiti di sicurezza e compatibilità possono essere particolarmente stringenti.

Normative Specifiche per Categorie

Alcune normative si concentrano su categorie specifiche di cavi o applicazioni:

Cavi per Applicazioni Industriali

Sono inclusi cavi destinati all'interconnessione delle macchine di produzione, con diverse configurazioni e caratteristiche di reazione al fuoco.

Cavi per Impianti di Produzione, Trasmissione e Distribuzione Pubblica di Energia Elettrica

Le normative descrivono gli impianti di produzione, trasmissione e distribuzione pubblica di energia elettrica, fornendo un contesto generale per l'utilizzo dei cavi in questo settore.

Il Regolamento Prodotti da Costruzione (CPR) e l'Evoluzione Normativa

Il Regolamento Prodotti da Costruzione (UE) 305/2011 ha introdotto importanti cambiamenti nel settore dei cavi elettrici, definendo i cavi come prodotti da costruzione soggetti alla marcatura CE. Un prodotto da costruzione è quello destinato ad essere permanentemente incorporato in una costruzione. L'implementazione del CPR ha reso necessaria una serie di adeguamenti normativi e ha generato nuove sfide per il settore.

Reazione e Resistenza al Fuoco: Concetti Chiave nel CPR

È fondamentale distinguere tra reazione e resistenza al fuoco:

• La reazione al fuoco rappresenta ciò che succede al prodotto quando è sottoposto al fuoco. Questo include la sua combustibilità, la partecipazione alla combustione, i gradi di autoestinguenza e il comportamento in fascio con altri cavi. La norma armonizzata EN 50575 elenca le prove a cui deve essere sottoposto il cavo per la marcatura CE, con una classificazione secondo la EN 13501-6.
• La resistenza al fuoco rappresenta invece il tempo per cui un cavo mantiene le sue caratteristiche elettriche (e quindi permette il sicuro funzionamento di un impianto) se sottoposto al fuoco. È cruciale per l'alimentazione di sistemi di sicurezza, come le pompe antincendio, o per impianti di rivelazione e allarme incendio (IRAI) e di allarme sonoro (EVAC), dove tutti i cavi devono essere resistenti al fuoco.

Le Sfide dell'Implementazione del CPR per i Cavi

Nonostante la discussione sulla reazione al fuoco dei cavi risalga al 2005 (DM 10/03/2005 basato sulla EN 13501-1) e nonostante il periodo di coesistenza previsto, i costruttori di cavi si sono trovati impreparati nel 2017 all'entrata in vigore della norma armonizzata UNI EN 50575, specifica per la sicurezza in caso d'incendio. Questa norma è pertinente con il punto 31 del regolamento 305/2011 ("cavi elettrici di controllo e comunicazione").

La data del 1° luglio 2017 ha segnato l'obbligatorietà della marcatura CE per i cavi come prodotti da costruzione. Il Decreto Legislativo 106/2017, entrato in vigore il 9 agosto 2017, ha introdotto sanzioni per chi impiega prodotti da costruzione non conformi al Regolamento UE 305/2011, con aggravante penale per prodotti ad uso strutturale o antincendio. Questo ha reso di fatto la norma EN 50575 obbligatoria per i cavi destinati ad essere incorporati permanentemente nelle costruzioni.

Evoluzione della Norma CEI 64-8 e la Questione dei Cavi Resistenti al Fuoco

In risposta a queste sfide, il CEI ha emesso varianti alla norma nazionale impianti CEI 64-8. La norma nazionale CEI-UNEL 35016 ha ristretto la classificazione CPR a quattro tipologie di cavi, tuttavia, ha escluso i cavi resistenti al fuoco, in attesa di specifiche norme europee. Il 1° settembre 2019, il CEI ha emanato una variante alla norma nazionale di prodotto CEI 20-45, modificandone il titolo per includere "cavi con caratteristiche di reazione al fuoco rispondenti al Regolamento Prodotti da Costruzione e caratteristiche aggiuntive di resistenza al fuoco". Questa modifica riconosce che chi partecipa al fuoco è la parte esterna del cavo, e le prove di reazione al fuoco applicate ad altri cavi possono essere considerate valide.

Il CEI ha anche risolto la limitazione all’uso dei cavi “non CPR” introdotta dalla Variante V4 alla norma CEI 64-8 (2012) cancellando una nota precedentemente identificata con asterisco a pagina specifica, un passo significativo per chiarire la situazione normativa.

Documenti di Supporto e Certificazioni

La marcatura CE dei cavi in accordo con il Regolamento (UE) 305/2011 (CPR) e la norma armonizzata EN 50575 è supportata da specifici documenti e certificazioni, tra cui la Dichiarazione di Prestazione (DoP) da parte del costruttore.

La Norma CEI 64-8: Storia, Aggiornamenti e Novità

La Norma CEI 64-8 è uno strumento essenziale per ogni impiantista elettrico, rappresentando il punto di riferimento normativo per la realizzazione di impianti elettrici secondo la regola d’arte, come prescritto dalla Legge 186/68 e dal DM 37/08 in materia di sicurezza degli impianti tecnici negli edifici.

Storia ed Evoluzione

La prima edizione della norma italiana CEI 64-8 risale al 1984. Nel corso degli anni è stata aggiornata più volte, fino a giungere all’attuale nona edizione. Già nel 2011, la norma CEI 64-8 includeva un capitolo dedicato agli impianti elettrici nelle unità residenziali, ora denominato Capitolo 37, più volte aggiornato e specifico per gli impianti elettrici delle unità immobiliari residenziali situate in condomini o abitazioni mono e plurifamiliari. Le prescrizioni si applicano ai nuovi impianti e alle ristrutturazioni complete di impianti esistenti durante i lavori di ristrutturazione edilizia.

Principali Novità dell'Ottava Edizione (2021)

L’ottava edizione, pubblicata nel 2021, ha consolidato le informazioni precedenti e introdotto importanti novità, frutto dell’evoluzione normativa a livello nazionale e internazionale:

• Modifiche relative alla “variante fuoco“, volte ad accordarsi alle prescrizioni del Codice di Prevenzione Incendi del Corpo dei Vigili del Fuoco (Decreto 3 agosto 2015 - n. 51).
• L’inserimento del nuovo Allegato ZA “Classificazione delle influenze esterne” nel Capitolo 51 “Regole Comuni”, introducendo una classificazione basata su codici prestabiliti per facilitare la scelta dei componenti elettrici in base al contesto di installazione.
• La revisione della Parte 6 “Verifiche” per aggiornarla ai più recenti documenti di armonizzazione europea.
• La nuova edizione del Capitolo 37 “Ambienti residenziali. Prestazioni dell’impianto”.
• L’aggiornamento della Parte 8-1 “Efficienza energetica degli impianti elettrici” in linea con i documenti validi a livello europeo.
• La pubblicazione della prima edizione della Parte 8-2 “Impianti elettrici a bassa tensione di utenti attivi (prosumer)”.

Novità della Nona Edizione (in vigore dal 1° novembre 2024)

Il CEI ha annunciato la nona edizione della Norma CEI 64-8 “Impianti elettrici a tensione nominale non superiore a 1000 V in corrente alternata e a 1500 V in corrente continua”, che entrerà in vigore il 1° novembre 2024. Fino al 31 ottobre 2024, continuerà ad essere valida l’edizione pubblicata nel 2021. Questa edizione introduce ulteriori modifiche:

• Allineamento e aggiunta di termini e definizioni per includere norme europee e internazionali nella prima parte della norma.
• Modifiche nella parte 3, comprendenti sia sostituzioni che aggiunte.
• Sono state riviste le misure di messa a terra, ora chiamata RA invece di RE, e considerato il concetto della resistenza dei conduttori.
• Aggiornati i metodi di protezione, includendo nuove tecnologie e materiali per l’isolamento delle parti attive e l’uso di barriere e involucri più efficaci.
• Modifiche all'allegato B (protezione mediante ostacoli e distanziamento) e l'aggiunta dell'allegato C (misure di protezione in presenza di PAV o PES).
• Recepimento del documento relativo agli standard di “Isolation and switching”.
• Determinazione della portata delle condutture rivista per maggiore precisione.

Modifiche ai Capitoli Specifici

• Capitolo 41 (“Protezione contro i contatti diretti e indiretti”): completamente riscritto, introduce i termini “basic protection” e “fault protection”.
• Capitolo 42 (“Protezione contro gli effetti termici”): introduce alcune modifiche.
• Capitolo 46 (“Sezionamento e comando”): del tutto rivisto.
• Capitolo 52 (“Scelta e messa in opera delle condutture elettriche”): integrate le disposizioni del Regolamento CPR sui cavi, con riferimento alle classi pertinenti della Norma EN 13501-6. Sono state apportate modifiche alla sezione 522 (scelta e installazione in base alle influenze esterne) e alla sezione 527 (messa in opera per ridurre la propagazione incendi).
• Capitolo 532: modifiche relative al rischio di incendio, con indicazioni per misure di protezione come sensori di calore o fumo.
• Sezione 537 (“Dispositivi di sezionamento e di comando”): aggiornata per rispecchiare i requisiti del Capitolo 46, includendo un nuovo Allegato A.
• Sezione 704 (“Cantieri di costruzione e demolizione”): completamente sostituita.
• Sezione 708 (“Aree di campeggio per caravan e ambienti simili”): modificati i requisiti di protezione contro gli impatti, con l'inserimento del grado di resistenza agli urti per alcune colonnine.
• Sezione 709 (“Darsene e ambienti simili”): estesa a case galleggianti e porti, introducendo la misura dell’altezza delle prese rispetto al livello dell’acqua.
• Sezione 712 (“Sistemi fotovoltaici”): aggiornati campi di applicazione e definizioni, principi di calcolo per dispositivi di protezione e introdotto un simbolo di avvertimento per impianti fotovoltaici.
• Sezione 713 (“Elementi di arredo”): nuova sezione che sostituisce la Norma CEI 64-11, applicabile alle parti elettriche degli arredi realizzati in loco, derivata da un documento IEC.
• Sezione 722 (“Alimentazione dei veicoli elettrici”): introduce prescrizioni per impianti con sistemi di ricarica wireless e rende obbligatoria la protezione contro le sovratensioni nelle ricariche pubbliche.
• La Parte 8 è ora un unico documento che sostituisce le precedenti sezioni 64-8/8-1 e 64-8/8-2.
• Novità in relazione alle sezioni 730 (alimentazione di battelli per navigazione interna), 740 (strutture come fiere, parchi divertimento e circhi) e 751.

Importanza della Conoscenza delle Normative sui Cavi Elettrici

Nel settore elettrico, la sicurezza è una necessità imprescindibile. Ogni impianto, dal più semplice al più complesso, deve rispettare precise normative che stabiliscono criteri di progettazione, installazione e manutenzione. Conoscere queste regole significa prevenire guasti, cortocircuiti e rischi per le persone, oltre a garantire la conformità con le leggi vigenti, evitando sanzioni e problemi di compatibilità tra prodotti. Le normative non riguardano solo la costruzione del cavo, ma anche aspetti come la posa, i colori dei conduttori e la gestione dei cavi elettrici volanti.

Principali Enti Normativi Internazionali

Le normative sui cavi elettrici sono emanate da diversi enti di standardizzazione, ciascuno con competenze territoriali specifiche:

• CEI - Comitato Elettrotecnico Italiano: L’ente di riferimento in Italia, pubblica norme che spesso vengono armonizzate con quelle europee (EN).
• IEC - International Electrotechnical Commission: L’organismo internazionale che stabilisce gli standard tecnici a livello globale, adottati in oltre 80 paesi.
• EN - Norme Europee: Derivano dagli standard IEC ma sono adattate al contesto europeo, recepite dai singoli paesi membri tramite gli enti nazionali come il CEI.
• UL - Underwriters Laboratories: L’ente di certificazione statunitense, le cui norme regolano produzione e collaudo negli Stati Uniti e Canada, spesso più restrittive per resistenza al fuoco e isolamento.

Differenze tra gli Standard: Italia ed Europa vs Stati Uniti

In Italia e in Europa, la sicurezza dei cavi elettrici si basa principalmente sulle norme CEI e EN. Negli Stati Uniti, domina la normativa UL, più orientata ai test pratici e alla prevenzione degli incendi. Alcune differenze chiave includono:

• Materiali isolanti: UL richiede test più severi sulla resistenza alla fiamma.
• Tensioni operative: gli standard europei coprono una gamma più ampia di applicazioni industriali.
• Marcature: in Europa si usa la sigla CE per la conformità, mentre negli USA è obbligatoria la certificazione UL.

Per le aziende che operano a livello internazionale, conoscere entrambe le normative è decisivo per evitare incompatibilità e ritardi di certificazione.

Codifica Colori dei Cavi Elettrici

Uno degli aspetti più importanti della normativa sui colori dei cavi elettrici riguarda l’identificazione visiva dei conduttori. Ecco la normativa più comune in Italia e in Europa:

In altri paesi, come gli Stati Uniti, la codifica è differente: il neutro è bianco, la terra è verde e la fase è nera o rossa. Conoscere queste differenze è essenziale per chi lavora in ambito internazionale.

Applicazioni Pratiche e Cavi Elettrici Volanti

La normativa sull’installazione dei cavi elettrici regola come i cavi devono essere installati in canaline, passerelle o pareti, garantendo sicurezza meccanica, isolamento termico e facilità di manutenzione. In contesti provvisori o di cantiere, i cavi elettrici volanti seguono regole ancora più rigide: devono essere protetti da urti, abrasioni e agenti atmosferici, e rispettare le distanze minime da pavimenti, acqua e superfici metalliche. La normativa specifica materiali, modalità di fissaggio e protezioni da adottare. Per chi lavora su progetti internazionali, la conoscenza combinata di norme CEI, IEC, EN e UL può essere un vantaggio competitivo: permette di scegliere prodotti certificati, compatibili e sicuri ovunque vengano installati.

Progetti di Norma in Inchiesta Pubblica

Sono attualmente in inchiesta pubblica diversi progetti di norma CEI o varianti, denominati C.1209, C.1210, C.1211, C.1212, C.1213, C.1214, C.1215. Molti di questi, come C.1212, C.1211 e C.1210, riguardano cavi per energia isolati in gomma etilenpropilenica ad alto modulo, con particolari caratteristiche di reazione al fuoco e rispondenti al Regolamento Prodotti da Costruzione (CPR). Queste varianti sono rese necessarie per implementare il Regolamento Prodotti da Costruzione (CPR) nelle normative italiane, assicurando l'aggiornamento costante degli standard.

Volontarietà delle Norme Tecniche e Regola dell'Arte

È importante ricordare che le norme tecniche del CEI sono strumenti volontari di "presunzione di regola dell'arte". La Legge n. 186 del 01/03/1968 all'art. 2 afferma che operare in accordo alle norme tecniche volontarie del CEI per componenti, attrezzature e impianti elettrici fa sì che tali realizzazioni si considerino a regola dell'arte.
