Inverter con protezione di interfaccia integrata: Guida alle normative CEI 0-21 e CEI 0-16

La protezione interfaccia inverter rappresenta il fulcro della sicurezza e della conformità degli impianti fotovoltaici connessi alla rete in Italia. Regolata dalle norme CEI 0-21 (bassa tensione, BT) e CEI 0-16 (media tensione, MT), essa controlla tensione e frequenza e comanda il distacco tramite Sistema di Protezione di Interfaccia (SPI) e Dispositivo di Disconnessione di Interfaccia (DDI).

Il problema è concreto: molte sostituzioni, ampliamenti e verifiche periodiche non rispettano gli aggiornamenti normativi (CEI 0-21 ed. IV 2019 e aggiornamenti V2 2026), con rischi di disconnessioni, contestazioni e sospensione degli incentivi. Questa guida illustra cosa richiedono le norme, quando è necessario un relè di interfaccia esterno, come tarare e verificare lo SPI, quali procedure seguire con distributori e GSE e come evitare errori costosi.

Riferimenti Normativi Chiave in Italia

La maggior parte delle prescrizioni e direttive in merito alla sicurezza ed efficienza degli impianti elettrici è raccolta nelle normative CEI 0-21 e CEI 0-16. È fondamentale seguire queste indicazioni con la massima diligenza per garantire la stabilità degli impianti elettrici e la sicurezza delle persone addette ai lavori, nonché degli utilizzatori degli impianti, sia a livello residenziale che commerciale o industriale.

Le normative sono in continuo aggiornamento; l’ultima versione è diventata operativa all’inizio di quest’anno. Il 17 aprile 2019 sono state pubblicate le nuove edizioni della Norma CEI 0-21 e della Norma CEI 0-16.

Normativa CEI 0-21

La normativa CEI 0-21 si applica a tutti gli utenti, sia privati che aziende, che installano un impianto fotovoltaico collegandosi alla rete di distribuzione in bassa tensione (BT) del distributore di zona.

In base alla potenza degli impianti soggetti alla CEI 0-21, possiamo individuare una prima suddivisione in 3 sottocategorie nelle quali variano requisiti e adempimenti:

• Impianti di potenza inferiore o uguale a 11,08 kW: si applica una procedura semplificata, con adempimenti ridotti in termini di documentazione tecnica e certificazioni.
• Impianti di potenza superiore a 11,08 kW e fino a 20 kW: la norma CEI 0-21 si applica in modo completo, con la necessità di presentare tutta la documentazione tecnica prevista e le certificazioni richieste.
• Impianti di potenza superiore a 20 kW: oltre alla piena applicazione della norma, è obbligatoria l'installazione di un sistema di telecontrollo e telegestione che consenta al distributore di supervisionare e comandare da remoto l'impianto.

Normativa CEI 0-16

La normativa CEI 0-16 si applica a tutti gli utenti che installano un impianto fotovoltaico collegandosi alla rete di distribuzione in media tensione o alta tensione (MT, AT) del distributore di zona. Indicativamente la soglia di passaggio tra CEI 0-21 e CEI 0-16 negli impianti fotovoltaici si ha sui 100 kWp.

Requisiti di Conformità Specifici per l'Italia

Ogni paese ha la facoltà di inserire normative più vincolanti sul proprio territorio nazionale rispetto a quelle previste dal produttore o dalla Comunità europea. In Italia, per esempio, i prodotti devono essere conformi alla normativa CEI di riferimento. In particolare, ogni prodotto che si desidera installare deve essere provvisto di:

• Requisiti tecnici di compatibilità con gli altri elementi presenti sull’impianto;
• Certificazione CEI 0-21 / CEI 0-16;
• Dichiarazione di Conformità alla CEI 0-21 / CEI 0-16, accompagnata dal documento d’identità del firmatario della dichiarazione oppure da un'autenticazione di un notaio.

Ad esclusione delle batterie che lavorano in AC, gli accumuli non prevedono una dichiarazione di conformità alla CEI 0-21 / CEI 0-16 del prodotto in sé, ma del sistema completo composto da inverter + batteria. Il documento è rilasciato dall’azienda produttrice dell’inverter. Nella dichiarazione di conformità dei sistemi di accumulo sono presenti tutti i requisiti tecnici dei prodotti con i quali è possibile realizzare impianti conformi alla normativa CEI di riferimento.

Cos’è il Sistema di Protezione di Interfaccia (SPI) e il Dispositivo di Disconnessione di Interfaccia (DDI)

Il Sistema di Protezione di Interfaccia (SPI) è un dispositivo necessario quando l’Utente possiede impianti di generazione elettrica connessi alla Rete (ad esempio un impianto fotovoltaico). Per connettere un impianto di generazione alla Rete elettrica Nazionale, l’Utente deve rispettare la normativa vigente (CEI 0-21 o CEI 0-16), che prevede l’installazione di un dispositivo SPI. Il Sistema di Protezione di Interfaccia (SPI) è la funzione che monitora i parametri elettrici di rete (tensione, frequenza e presenza rete) e comanda il Dispositivo di Disconnessione di Interfaccia (DDI) in caso di fuori soglia, tutelando la qualità e la continuità del servizio elettrico.

Il Sistema di Protezione di Interfaccia è in grado di analizzare costantemente i valori di tensione e frequenza della Rete e, qualora questi risultino superiori o inferiori ai valori indicati dalla Normativa, interviene, attraverso un Dispositivo Di Interfaccia (DDI), disconnettendo l’impianto di generazione dalla rete.

Il Dispositivo Di Interfaccia (DDI) è generalmente composto da un interruttore automatico accessoriato con sganciatore di minima tensione e manovrabile dall’operatore, oppure da un contattore con dispositivi di protezione da cortocircuito idonei al sezionamento. Esistono diversi tipi di SPI in base alla tipologia di impianto di generazione.

Funzionamento del Sistema di Protezione di Interfaccia

Il sistema di protezione interfaccia (SPI) garantisce il corretto funzionamento del sistema fotovoltaico sia connesso alla rete elettrica nazionale. La normativa CEI 0-21 stabilisce i criteri per l’interfaccia con dispositivo dedicato, mentre il dispositivo di interfaccia assicura protezione contro anomalie di tensione e frequenza. Effettuare regolarmente la verifica periodica del sistema evita rischi di dispersione e sanzioni secondo le delibere ARERA e le indicazioni del GSE.

La CEI 0-21 ed. 2019 (e V2 2026) definisce soglie precise di tensione e frequenza, tempi massimi di intervento e criteri delle funzioni anti-islanding e di “ride-through” entro limiti definiti. In concreto, lo SPI deve intervenire entro i tempi massimi previsti quando tensione o frequenza escono dalle finestre normative, con caricamento dei documenti sul portale del distributore secondo regole ARERA. La mancata verifica può portare a solleciti, sospensione dell’esercizio in rete e, nei casi più gravi, disconnessione.

Protezione Interfaccia Inverter: Scelte Hardware

Prima di entrare nelle scelte hardware, è importante valutare se l’impianto fotovoltaico di potenza richiede uno SPI integrato o uno SPI esterno con interfaccia con dispositivo dedicato, in base alla potenza pari o superiore a 11,08 kW e alla data di entrata in esercizio.

Negli impianti connessi in BT fino a 11,08 kW nominali complessivi, lo SPI può essere integrato nell’inverter, a patto che sia certificato CEI 0-21 e con firmware aggiornato. Questo è particolarmente rilevante per un inverter fotovoltaico, che combina produzione locale e conformità normativa in un unico dispositivo. Oltre 11,08 kW è richiesto uno SPI esterno con DDI dedicato.

SPI Integrato nell'Inverter

• Pro: Minor costo e ingombro, semplificazione cablaggi.
• Contro: Minor flessibilità, la sostituzione dell’inverter implica l’aggiornamento dello SPI.

SPI Esterno + DDI

• Pro: Maggiore flessibilità e robustezza, possibilità di certificare lo SPI a parte, manutenzione indipendente.
• Contro: Costi e ingombri maggiori; richiede quadro dedicato e cablaggi aggiuntivi.

Il driver di scelta sono la potenza totale, il numero di inverter, le possibilità di ampliamenti, i requisiti del distributore locale e la disponibilità a sostenere verifiche periodiche.

Quadri di Interfaccia Secsun

I quadri di interfaccia Secsun conformi alla normativa CEI 0-21 sono progettati per garantire la connessione sicura degli impianti di produzione alla rete elettrica in bassa tensione. Soluzioni affidabili e certificate che assicurano il rispetto dei requisiti richiesti dai gestori di rete, tutelando l’impianto e la stabilità del sistema elettrico. Integrano dispositivi di protezione e controllo come relè di interfaccia e contattori, che monitorano costantemente i parametri di rete e intervengono automaticamente in caso di anomalie, gestendo lo sgancio dell’impianto secondo normativa. Ideali per impianti fotovoltaici residenziali e commerciali, i quadri Secsun si distinguono per qualità costruttiva, semplicità di installazione e affidabilità nel tempo.

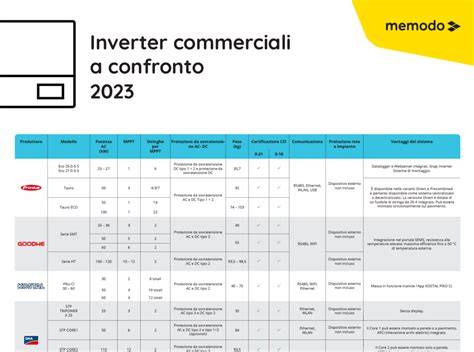

Soluzioni Certificate del Mercato

Proposta SMA

È possibile acquistare l’inverter di stringa CORE 2 con SMA Commercial Storage Solution: un pacchetto formato da un inverter di Retrofit SMA Sunny Tripower Storage X abbinato a un armadio batterie. Il sistema si può ampliare fino a 5 inverter di retrofit in parallelo, ognuno abbinato a un numero massimo di 4 armadi batteria, rigorosamente di pari capacità.

Proposte GoodWe

GoodWe nel 2024 ha previsto una triplice soluzione per gli installatori.

Soluzione 1

La prima prevede di combinare inverter di stringa HT con inverter di retrofit BTC e armadio batterie Lynx C. Il sistema è certificato fino a 3 torri, che aumentano a 6 se il BTC è di taglia 100 kW.

Soluzione 2

La seconda opzione, ideale per i piccoli impianti commerciali, prevede l’utilizzo degli inverter serie ET 15-30 con le batterie Lynx F Plus. Gli inverter sono certificati per essere installati in parallelo, con EZLink3000, fino a 4 unità ciascuna con un massimo di 8 torri da 16,4 kWh.

Soluzione 3

La terza opzione è il sistema All in one, presentato alla fiera Key Energy del 2024, Lynx Home C. Si tratta di un inverter ET 15-30 associato a una Lynx C da 60 kWh. Il sistema è estendibile, con EZLink3000 e GM330, fino a 4 inverter ciascuno con un numero massimo di 3 armadi batteria.

Soluzione SolarEdge

SolarEdge ha presentato la sua soluzione All-in-one al Key Energy 2024: questa prevede un inverter retrofit da 50kW con un armadio da 100kWh; il sistema è espandibile fino a un massimo di 5 inverter con 2 armadi ciascuno arrivando quindi a 1MWh di accumulo. Essendo un sistema di retrofit, deve essere accompagnato da Inverter di stringa con tecnologia Synergy. La certificazione CEI è prevista per Agosto 2024.

A dicembre 2023, SolarEdge aveva già presentato una proposta in CEI 0-16 adatta per chi non ha bisogno di grandi quantità di accumulo: inverter di stringa con tecnologia Synergy in parallelo agli inverter della serie RWB48. Questi inverter ibridi si possono installare in parallelo fino a 3 unità, ciascuna con il suo accumulo.

Soluzione Sungrow

Sungrow mette a disposizione una doppia opportunità per coloro che decidono di installare un accumulo in media tensione. Il fattore principale che determina la scelta di una piuttosto di un’altra è la capacità richiesta.

Soluzione 1 (PowerStack)

Per gli impianti dove si ha bisogno di una grande quantità di accumulo la soluzione migliore è sicuramente il PowerStack. Questo storage è presente nella taglia di potenza da 225 kWh e abbinato a un inverter di retrofit da 110. Il sistema si può estendere fino a 25 unità (10 in off-grid) superando i 5 MWh! La gestione è affidata al Logger EMS3000CP.

Soluzione 2 (Inverter ibridi SHT con batterie SBH)

La capacità del PowerStack parte da 225kWh, ma Sungrow non ha dimenticato le realtà commerciali in cui è necessario meno stoccaggio di energia. In questi casi si può ricorrere alla nuova serie di inverter ibridi SHT con le batterie impilabili SBH. I sistemi ibridi in ambito residenziale o commerciale in bassa tensione, seppur in continua evoluzione, sono prodotti ben consolidati e offrono quindi una molteplicità di soluzioni.

Sostituzione o Ampliamento dell'Impianto

Prima di procedere con la sostituzione o ampliamento di componenti, è fondamentale verificare che ogni intervento rispetti la normativa GSE e la CEI 0-21 SPI, garantendo che l’impianto fotovoltaico sia connesso correttamente alla rete e che il sistema di interfaccia sia aggiornato. La verifica effettuata e la documentazione caricata sui portali del distributore e del GSE assicurano che gli impianti di potenza rispettino le soglie normative, evitando casi di mancata verifica che potrebbero comportare la sospensione delle convenzioni di scambio sul posto o dell’erogazione degli incentivi.

Regola ARERA: Conformità alla Data di Sostituzione

Le delibere ARERA 84/2012 e 344/2012 (art. 6.3) stabiliscono che, quando si sostituisce un componente dell’impianto (inverter, SPI, DDI) o si amplia la potenza, si applicano le norme vigenti alla data dell’intervento. Questo significa:

• Stop ai “settaggi storici”: si aggiornano parametri e logiche alla CEI 0-21 ed. 2019/V2 2026.
• L’intervento va tracciato con dichiarazioni, verbali di prova e aggiornamento dei portali (distributore, GSE).

Il produttore è tenuto a dare comunicazione della data di sostituzione, con dichiarazione sostitutiva dell’atto di notorietà redatta ai sensi del D.P.R. 445/00, all’impresa distributrice territorialmente competente e, qualora l’impianto percepisca gli incentivi previsti dalle normative vigenti, anche al GSE. Risulta evidente che i componenti sostituiti devono essere conformi alle norme vigenti alla data della sostituzione.

Procedure con Distributore e GSE

• Distributore (es. e-distribuzione): aggiornare la pratica sul portale, caricare dichiarazioni DPR 445/00, schemi unifilari, matrici tarature e rapporto di prova dello SPI.
• GSE: per impianti incentivati (Conto Energia) o in convenzioni, comunicare la sostituzione componenti secondo le procedure GSE.

Le tempistiche prevedono alcuni giorni/lavorativi per la presa in carico. Se l’impianto è incentivato, è sempre necessario notificare la sostituzione al GSE.

Nel caso di interventi di modifica su impianti esistenti, è fondamentale ricordare che gli obblighi imposti dalla norma CEI 0-21 devono essere applicati all'intero impianto, compresa la sezione preesistente. È necessario installare inverter e sistemi di protezione di interfaccia conformi agli standard, sostituendo quelli precedenti e presentando i documenti richiesti di conformità alla normativa.

Verifiche Periodiche e Manutenzione Programmata

La manutenzione periodica degli impianti fotovoltaici di potenza pari a determinati limiti non è solo una buona pratica, ma un obbligo normativo. La verifica deve essere ripetuta ogni intervallo definito dalle norme, con registrazione accurata dei dati, e in alcuni casi inviata raccomandata al gestore di rete, come previsto dalle disposizioni della prima sezione della normativa vigente (es. 30 giugno 2012 e 22 dicembre 2016).

• Registri: riportare date, parametri impostati, risultati delle prove, firma del tecnico, non conformità riscontrate e azioni correttive.

Saltare le scadenze può portare a solleciti, limitazioni o sospensioni della connessione, fino al distacco. È necessario caricare verbali, note tecniche, schemi e matrici parametri coerenti con CEI 0-21 ed. 2019/V2 2026. La mancata osservanza comporta maggiori costi e tempi di riattivazione. La Delibera 22 dicembre 2016 786/2016/R/EEL AEEGSI ARERA stabilisce l’obbligo della verifica periodica quinquennale del SPI, per gli impianti con potenza superiore a 11,08kW.

Casi Studio Italiani e Soluzioni Progettuali

La corretta pianificazione della protezione interfaccia inverter è fondamentale per garantire sicurezza e conformità normativa. Ogni scelta progettuale - dall’ampliamento della potenza alla sostituzione di componenti - deve considerare se lo SPI integrato è sufficiente o se è necessario un relè esterno, evitando interventi aggiuntivi a posteriori e assicurando che tutte le tarature rispettino le norme CEI vigenti.

Caso 1: Due inverter da 6 kW (totale >11,08 kW)

• Situazione: ampliamento in BT con due inverter da 6 kW ciascuno. Il totale supera 11,08 kW.
• Requisito: SPI esterno unico e DDI per ogni sezione. Lo SPI interno dei singoli inverter non è sufficiente.
• Variante: se si riduce il secondo inverter a 5 kW, il totale resta ≤11,08 kW e si può usare lo SPI integrato, se certificato CEI 0-21.
• Lezione: pianificare le potenze e le sezioni prima dell’acquisto per evitare di dover inserire un relè di interfaccia esterno a posteriori.

Caso 2: Impianto incentivato con sostituzione componenti

• Scenario: impianto con Conto Energia, sostituzione di moduli/inverter.
• Regola: tarature e logiche vanno allineate alla CEI 0-21 vigente alla data della sostituzione (ed. 2019/V2 2026). Non si ripristinano tarature “storiche”.
• Iter: comunicare al distributore via portale, caricare le dichiarazioni DPR 445/00 e il rapporto di prova; notificare al GSE l’intervento. Eventuali richieste del distributore sui “parametri originali” si superano citando ARERA (art. 6.3 Del. 344/2012).
• Lezione: programmare le verifiche periodiche con anticipo e mantenere un registro aggiornato.

Serve lo SPI nelle Comunità Energetiche?

Sì, la documentazione e le verifiche restano le stesse previste per impianti stand-alone.

Costi, Tempi e Preventivi Orientativi

La scelta della protezione interfaccia inverter influisce direttamente su hardware, servizi e O&M. È utile valutare il compromesso tra flessibilità futura e risparmio immediato.

Domande Frequenti

Cos’è la protezione di interfaccia esterna?

La protezione di interfaccia esterna, o SPI esterno, è essenzialmente un sistema di sicurezza che controlla costantemente lo stato della rete elettrica e dell’impianto fotovoltaico. Funziona tramite un relè che monitora parametri chiave come tensione e frequenza, e può comandare l’apertura di un dispositivo di interruzione (DDI) per scollegare l’impianto quando rileva valori fuori dai limiti normativi CEI. Questo serve a proteggere sia la rete che l’impianto stesso da sovratensioni, sottotensioni o variazioni di frequenza che potrebbero danneggiare apparecchiature o creare rischi per la sicurezza. In pratica, è un “freno di sicurezza” automatico che interviene prima che problemi locali si trasformino in guasti o interruzioni di rete, garantendo continuità operativa e conformità alle norme vigenti.

Quando è necessaria una protezione di interfaccia esterna?

Una protezione di interfaccia esterna diventa obbligatoria soprattutto in impianti in bassa tensione la cui potenza complessiva supera 11,08 kW. In questi casi, gli inverter integrati non sempre offrono protezione sufficiente, e uno SPI esterno con DDI garantisce che eventuali anomalie siano isolate rapidamente. È anche richiesta quando gli inverter non sono certificati secondo le ultime edizioni CEI 0-21, perché la normativa prevede che ogni impianto connesso alla rete elettrica abbia sistemi di protezione affidabili e testati. In pratica, serve a prevenire disconnessioni accidentali e guasti.
