I cavi resistenti al fuoco sono componenti essenziali nei moderni sistemi di sicurezza e gestione delle emergenze. Progettati per mantenere l'integrità del circuito anche in condizioni estreme, questi cavi garantiscono il funzionamento di apparati vitali durante un incendio. La loro conformità a normative specifiche, come quelle indicate dalla CEI (Comitato Elettrotecnico Italiano), assicura elevate prestazioni in termini di resistenza alla fiamma, non propagazione dell'incendio e ridotta emissione di fumi e gas corrosivi.

Ambiti di Impiego Specifici

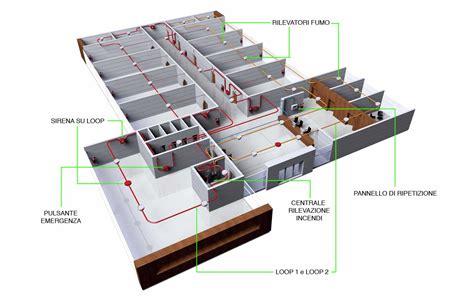

I cavi resistenti al fuoco sono progettati per applicazioni in sistemi fissi automatici di rivelazione e di segnalazione allarme d'incendio, nonché in sistemi di rivelazione gas. Questi includono collegamenti agli apparati dei sistemi fissi automatici di rivelazione e segnalazione manuale allarme d'incendio, sia che siano collegati o meno ad impianti d'estinzione o ad altri sistemi di protezione (attivi o passivi).
Sono idonei per altri impieghi critici, quali sistemi per la rilevazione di gas, rivelatori di deficienza di ossigeno (O2) nei sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria). Trovano applicazione anche nell'illuminazione di emergenza, nei comandi di emergenza e nelle elettroserrature, purché la tensione di esercizio sia inferiore o uguale a 100 V in corrente alternata. Qualora le tensioni di esercizio fossero superiori ai 100 V in c.a., è necessario impiegare cavi conformi alla norma CEI 20-45.
Installazione e Caratteristiche Principali
Questi cavi sono adatti per l'installazione fissa entro tubazioni a vista o incassate, o in sistemi chiusi similari, in costruzioni e altre opere di ingegneria civile. Possono essere posati nella stessa conduttura con circuiti di sistemi elettrici con tensione nominale verso terra fino a 400 V, tipicamente i sistemi di potenza 230/400 V. Questa caratteristica è garantita dalla marcatura sul cavo Uo= 400 V.

Struttura e Componenti del Cavo
La costruzione di un cavo resistente al fuoco è fondamentale per garantirne le prestazioni in condizioni di emergenza. Ogni componente è scelto per le sue proprietà specifiche.

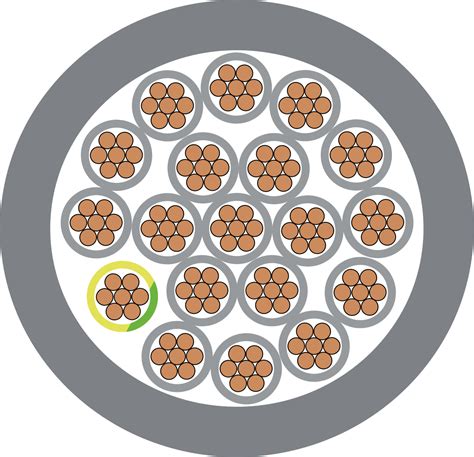

Elementi Costruttivi
Un cavo resistente al fuoco è tipicamente composto dai seguenti elementi:
- Conduttore: Elemento che permette il passaggio della corrente elettrica.
- Isolante: Materiale che impedisce la dispersione della corrente dal conduttore.
- Separatore: Strato che separa i diversi componenti del cavo.
- Drenaggio: Filo metallico per il drenaggio di correnti indotte.
- Schermatura: Strato che protegge il cavo dalle interferenze elettromagnetiche.
- Guaina: Rivestimento esterno protettivo del cavo.
Materiali Specifici
Le caratteristiche tecniche dei materiali utilizzati sono cruciali per la resistenza al fuoco e la sicurezza generale del cavo:
| Caratteristica | Valore/Materiale | Norma di Riferimento |
|---|---|---|
| Conduttori | Rame rosso ricotto Cl.5 | CEI EN 60228 (Tabella 9) |
| Isolante | Gomma siliconica LSZH (Low Smoke Zero Halogen) | CEI 20-11 |
| Colori anime | Rosso-nero (2x) - rosso-nero-bianco-blu (4x) | |
| Separatore | Nastro PET | |
| Drenaggio | Rame stagnato ricotto 0,50 mm² | |
| Schermatura | Nastro Al/PET | |
| Guaina | Compound speciale termoplastico LSZH | CEI 20-11 |
| Colore della guaina | Rosso RAL 3000 |

Caratteristiche Tecniche e Prestazionali
Le prestazioni di un cavo resistente al fuoco sono definite da una serie di parametri elettrici, termici e di sicurezza.
Performance Elettriche e Termiche
| Caratteristica | Valore | Norma di Riferimento |
|---|---|---|
| Resistenza al fuoco | Durata 120 min. alla temperatura di 830 °C. (da -0 a +40 °C) | CEI EN 50200 |
| Resistenza elettrica | Relativamente alla sezione | CEI EN 60228 (Tabella 9) |
| Tensione nominale | 100/100 V (valore efficace) | |
| Tensione di prova | 2000 V | |
| Temperatura max d'esercizio | 90 °C | |
| Temperatura di corto circuito | 250 °C | |
| Temperatura min di posa | 0 °C | |
| Raggio di curvatura | Ø x 14 | |
| Twistatura massima standard (cavo 2x) | ≥ 10 spire/metro |
Conformità al Regolamento CPR (UE 305/2011)
I cavi resistenti al fuoco sono soggetti al Regolamento UE 305/2011 (CPR - Construction Products Regulation), che stabilisce le condizioni per la commercializzazione dei prodotti da costruzione. Questi cavi rientrano nel SISTEMA AVCP 1+ secondo la norma EN 50575:2014 + A1:2016.
La classificazione di reazione al fuoco, secondo la norma UNI EN 13501-6, per questi cavi è Cca-s1b,d1,a1. Questa classificazione indica un livello elevato di sicurezza in caso di incendio:
- Cca: Elevato controllo sull'emissione di calore e sullo sviluppo della fiamma (FS ≤ 2m), conforme a EN 50399.
- s1b: Bassa trasmittanza dei fumi (≥ 60% < 80%, con TSP ≤ 50 m2 e SPR ≤ 0,25 m2/s), conforme a EN 50399 + EN 61034-2.
- d1: Nessuna goccia incandescente persistente per più di 10 secondi, conforme a EN 50399.
- a1: Bassissima acidità dei gas (Conduttività ≤ 4,3 µS/mm), conforme a EN 50267-2-3, indicando l'assenza di alogeni.
- Non propagazione della fiamma: Altezza della fiamma limitata (H ≤ 425 mm), conforme a EN 60332-1-2.
28 - IMPIANTI ELETTRICI, Sigla cavi elettrici CPR 2017, classi reazione al fuoco, CEI 20-27 e 35011
Marcatura del Cavo
La marcatura stampata sul cavo fornisce informazioni essenziali sulla sua identità e conformità. Un esempio di marcatura tipica include:
BERICA CAVI S.P.A. ITALY FG29OHM16 100/100 V Uo= 400 V Cca-s1b,d1,a1 PH120 CEI 20-105 UNI 9795 CEI-UNEL 35338 CE Formazione - Anno/lotto - 00000m
Questa marcatura conferma il rispetto di normative specifiche come la CEI 20-105, la UNI 9795 e la CEI-UNEL 35338, oltre alla conformità CPR e alle prestazioni di resistenza al fuoco (PH120).
Varianti e Specifiche Dimensionali
I cavi resistenti al fuoco sono disponibili in diverse configurazioni per adattarsi a specifiche esigenze impiantistiche. Di seguito una tabella riassuntiva delle varianti tipiche:
| TIPO (N° x mm²) | Ø ESTERNO MEDIO (mm) | PESO MEDIO (kg/km) | CODICE |
|---|---|---|---|
| 2x0,50 | 6 | 48 | B56C02050FRS |
| 2x0,75 | 6.3 | 53 | B56C02075FRS |
| 2x1 | 6.6 | 61 | B56C02100FRS |
| 2x1,5 | 8 | 83 | B56C02150FRS |
| 2x2,5 | 9.3 | 115 | B56C02250FRS |
| 4x0,50 | 7 | 74 | B56C04050FRS |
| 4x0,75 | 7.4 | 87 | B56C0404075FRS |
| 4x1 | 7.9 | 102 | B56C04100FRS |
| 4x1,5 | 9.3 | 138 | B56C04150FRS |
| 4x2,5 | 11 | 201 | B56C04250FRS |
