La maggior parte delle prescrizioni e direttive in merito alla sicurezza ed efficienza degli impianti elettrici è raccolta nelle normative CEI 0-21 e CEI 0-16. È fondamentale seguire queste indicazioni con la massima diligenza per garantire la stabilità degli impianti elettrici e la sicurezza delle persone addette ai lavori, nonché degli utilizzatori degli impianti, sia a livello residenziale che commerciale o industriale. Le normative sono in continuo aggiornamento; l'ultima versione è diventata operativa proprio all'inizio di quest'anno.
Speciale nuove CEI 0 16 e 0 21 - aprile 2019
Ambito di Applicazione: CEI 0-16 e CEI 0-21 a Confronto

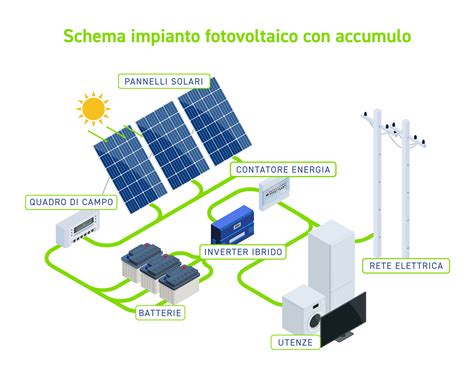

La normativa CEI 0-21 si applica a tutti gli utenti, sia privati che aziende, che installano un impianto fotovoltaico collegandosi alla rete di distribuzione in bassa tensione (BT) del distributore di zona. In base alla potenza degli impianti soggetti alla CEI 0-21, è possibile individuare una prima suddivisione in 3 sottocategorie nelle quali variano requisiti e adempimenti:
- Impianti di potenza inferiore o uguale a 11,08 kW: si applica una procedura semplificata, con adempimenti ridotti in termini di documentazione tecnica e certificazioni.
- Impianti di potenza superiore a 11,08 kW e fino a 20 kW: la norma CEI 0-21 si applica in modo completo, con la necessità di presentare tutta la documentazione tecnica prevista e le certificazioni richieste.
- Impianti di potenza superiore a 20 kW: oltre alla piena applicazione della norma, è obbligatoria l'installazione di un sistema di telecontrollo e telegestione che consenta al distributore di supervisionare e comandare da remoto l'impianto.
La normativa CEI 0-16, invece, si applica a tutti gli utenti che installano un impianto fotovoltaico collegandosi alla rete di distribuzione in media tensione (MT) o alta tensione (AT) del distributore di zona. Indicativamente, la soglia di passaggio tra CEI 0-21 e CEI 0-16 negli impianti fotovoltaici si ha sui 100 kWp.
Requisiti di Conformità e Certificazione CEI 0-16
Ogni paese ha la facoltà di inserire normative più vincolanti sul proprio territorio nazionale rispetto a quelle previste dal produttore o dalla Comunità europea. In Italia, per esempio, i prodotti devono essere conformi alla normativa CEI di riferimento. In particolare, ogni prodotto che si desidera installare deve essere provvisto di:
- Requisiti tecnici di compatibilità con gli altri elementi presenti sull’impianto;
- Certificazione CEI 0-21 / CEI 0-16;
- Dichiarazione di Conformità alla CEI 0-21 / CEI 0-16, accompagnata dal documento d’identità del firmatario della dichiarazione oppure da un'autenticazione di un notaio.
Specifiche per i Sistemi di Accumulo
Ad esclusione delle batterie che lavorano in AC, gli accumuli non prevedono una dichiarazione di conformità alla CEI 0-21 / CEI 0-16 del prodotto in sé, ma del sistema completo composto da inverter + batteria. Il documento è rilasciato dall’azienda produttrice dell’inverter. Nella dichiarazione di conformità dei sistemi di accumulo sono presenti tutti i requisiti tecnici dei prodotti con i quali è possibile realizzare impianti conformi alla normativa CEI di riferimento. Gli impianti fotovoltaici che richiedono la certificazione CEI 0-16 sono generalmente quelli più complessi per l’installatore.
Soluzioni Certificate per Impianti CEI 0-16
Il mercato offre diverse soluzioni certificate CEI 0-16, ideali per affrontare la complessità degli impianti connessi in media tensione.
Proposte SMA

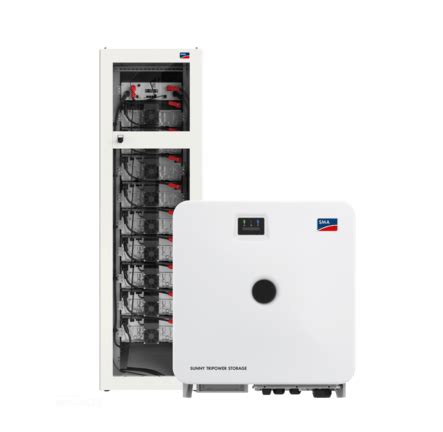

SMA propone l’inverter di stringa CORE 2 abbinato a SMA Commercial Storage Solution, un pacchetto formato da un inverter di Retrofit SMA Sunny Tripower Storage X e un armadio batterie. Il sistema può essere ampliato fino a 5 inverter di retrofit in parallelo, ognuno abbinato a un numero massimo di 4 armadi batteria, rigorosamente di pari capacità.
| Inverter di stringa | Sistema di accumulo | Potenza fotovoltaica | Potenza accumulo (Retrofit) | Capacità accumulo |
|---|---|---|---|---|
| SMA CORE 2 | SMA Commercial Storage | ≥ 100 kW | Max 5 x 50 kW | Max 1,6 MWh |
Proposte GoodWe
GoodWe ha presentato per il 2024 una triplice soluzione per gli installatori che operano con la normativa CEI 0-16.
Soluzione 1: Inverter HT con BTC e Lynx C
La prima prevede di combinare inverter di stringa HT con inverter di retrofit BTC e armadio batterie Lynx C. Il sistema è certificato fino a 3 torri, che aumentano a 6 se il BTC è di taglia 100 kW.
| Inverter di stringa | Inverter di retrofit | Batterie | Potenza fotovoltaica | Potenza retrofit | Capacità accumulo |
|---|---|---|---|---|---|
| HT | BTC | Lynx C | ≥ 100 kW | 50 kW / 100 kW | Max 468 kWh / Max 936 kWh |
Soluzione 2: Inverter ET 15-30 con Lynx F Plus
La seconda opzione, ideale per i piccoli impianti commerciali, prevede l’utilizzo degli inverter serie ET 15-30 con le batterie Lynx F Plus. Gli inverter sono certificati per essere installati in parallelo, con EZLink3000, fino a 4 unità ciascuna con un massimo di 8 torri da 16,4 kWh.
| Inverter ibrido | Batteria | Potenza ibrida | Capacità accumulo |
|---|---|---|---|
| ET 15-30 | Lynx F Home+ | Max 4 x 30 kW | Max 524,8 kWh |
Soluzione 3: Sistema All-in-one Lynx Home C
La terza opzione è il sistema All-in-one, presentato alla fiera Key Energy del 2024, denominato Lynx Home C. Si tratta di un inverter ET 15-30 associato a una Lynx C da 60 kWh. Il sistema è estendibile, con EZLink3000 e GM330, fino a 4 inverter ciascuno con un numero massimo di 3 armadi batteria.
| Sistema All-in-one | Inverter | Batteria | Potenza ibrida | Capacità accumulo |
|---|---|---|---|---|
| Lynx Home C | ET 15-30 | Lynx C | Max 4 x 30 kW | 720 kWh |
Proposte SolarEdge
SolarEdge ha presentato diverse soluzioni per la conformità CEI 0-16.
Nuova Soluzione All-in-one (Key Energy 2024)
SolarEdge ha presentato la sua soluzione All-in-one al Key Energy 2024, che prevede un inverter retrofit da 50kW con un armadio da 100kWh. Il sistema è espandibile fino a un massimo di 5 inverter con 2 armadi ciascuno, arrivando così a 1MWh di accumulo. Essendo un sistema di retrofit, deve essere accompagnato da Inverter di stringa con tecnologia Synergy. La certificazione CEI è prevista per Agosto 2024.
| Inverter di stringa | Sistema all-in-one (inverter retrofit + batteria) | Potenza retrofit | Capacità accumulo |
|---|---|---|---|
| SolarEdge Synergy | SolarEdge PCS + Armadio batteria CSS-ODX | Max 5 x 50 kW | Max ̴ 1 MWh |
Soluzione Precedente per Accumulo Contenuto (Dicembre 2023)

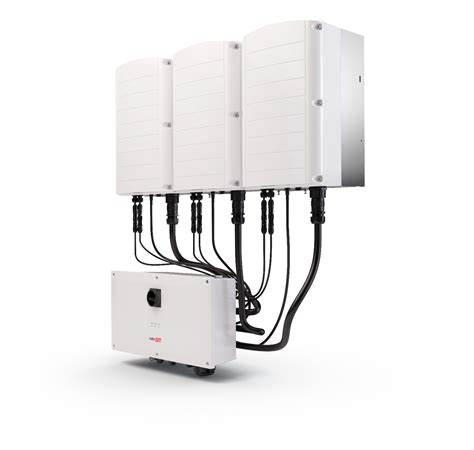

A dicembre 2023, SolarEdge aveva già presentato una proposta in CEI 0-16 adatta per chi non ha bisogno di grandi quantità di accumulo: inverter di stringa con tecnologia Synergy in parallelo agli inverter della serie RWB48. Questi inverter ibridi si possono installare in parallelo fino a 3 unità, ciascuna con il suo accumulo.
| Inverter di Stringa | Inverter ibrido | Batterie | Potenza fotovoltaica | Potenza ibrida | Capacità accumulo |
|---|---|---|---|---|---|
| SolarEdge Synergy | RWB48 | SE bassa tensione | ≥ 66,6 kW | Max 3 x 10 kW | Max 71,4 kWh |
Proposte Sungrow
Sungrow mette a disposizione una doppia opportunità per coloro che decidono di installare un accumulo in media tensione. Il fattore principale che determina la scelta di una piuttosto di un’altra è la capacità richiesta.
Soluzione 1: PowerStack per Grandi Accumuli

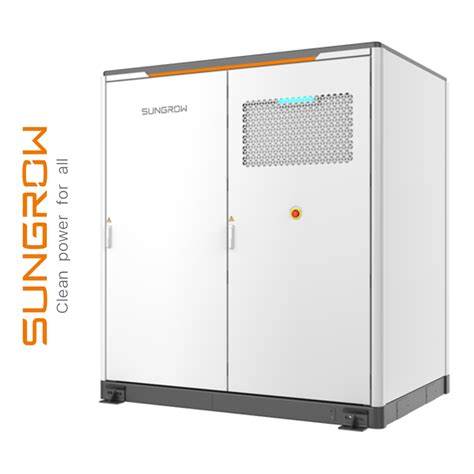

Per gli impianti dove si ha bisogno di una grande quantità di accumulo, la soluzione migliore è sicuramente il PowerStack. Questo storage è presente nella taglia di potenza da 225 kWh e abbinato a un inverter di retrofit da 110. Il sistema si può estendere fino a 25 unità (10 in off-grid), superando i 5 MWh. La gestione è affidata al Logger EMS3000CP.
| Inverter di stringa | Sistema all-in-one (inverter retrofit + batteria) | Potenza retrofit | Capacità accumulo |
|---|---|---|---|
| Sungrow SGxxCX | Inverter AC Sungrow + Armadio batteria STxxxkWhX | Max 25x110 kW | Max ̴ 5,7 MWh |
Soluzione 2: Inverter ibridi SHT con batterie SBH per Accumuli Minori
La capacità del PowerStack parte da 225 kWh, ma Sungrow offre soluzioni anche per le realtà commerciali con esigenze di stoccaggio energetico minori. In questi casi, è possibile optare per la nuova serie di inverter ibridi SHT abbinata alle batterie impilabili SBH. Sebbene i sistemi ibridi per applicazioni residenziali o commerciali in bassa tensione siano in continua evoluzione e ben consolidati, questa combinazione SHT+SBH offre una flessibilità specifica anche per contesti che rientrano nella CEI 0-16 con requisiti di accumulo più contenuti.
Supporto e Opportunità
Per dettagli su taglie, accessori necessari e configurazioni per la buona riuscita degli impianti, è consigliabile consultare esperti del settore o la forza vendita e l’ufficio tecnico dei fornitori. Inoltre, i prodotti con certificazione CEI 0-16 e CEI 0-21 possono essere utilizzati per partecipare al bando Parco Agrisolare, offrendo un'opportunità strategica per gli investimenti nel settore agricolo.
